I denne artikkelen kan du få veiledning på installasjon av Axis 3265 kamera.
Forutsetninger for installasjon
Den fysiske installasjonen av kamera kan ikke utføres før grunnleggende forutsetninger er på plass.
Infrastruktur
Nettilgang bør være på plass, enten via ethernet eller mobilnett, slik at kamerajusteringer kan utføres samtidig som kameraet monteres.
Kameraplassering
Fysisk plassering av kameraet må være definert slik at kameraet får best mulige arbeidsbetingelser. Plasseringen bør bestemmes basert på rådgivning fra Tellu.

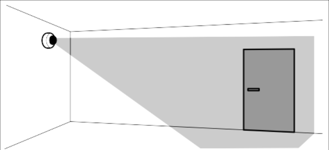

Definert dekningsområde for kamera
Ønsket kamerautsnitt bør være definert slik at justering av linsen kan utføres samtidig som kameraet monteres.
Viktig informasjon
Ved montering er det viktig at kameraet håndteres slik at det ikke oppstår smuss eller fingermerker som forringer videokvaliteten.
Rene hender
Det er viktig at kameraet monteres med rene hender for å unngå fingermerker og smuss på linsen.
Bruk hansker
Bruk gjerne egnede hansker ved montering for å unngå fingermerker på kameraet.
Kamera plastdeksel
Kameradomen bør håndteres med kanten, ikke selve domen som er foran kameralinsen.
Kamerautstyr
Følgende utstyr følger med kamera:
Demontering av kamera
Kameraet må demonteres før fysisk montering på vegg eller tak.

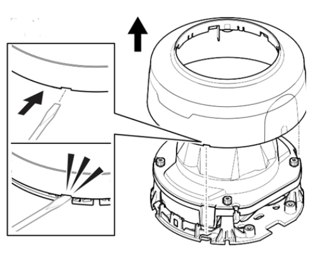

Kameradeksel
Dekslet fjernes ved å løsne tre markerte punkter slik som illustrert nedenfor.
Kameradome

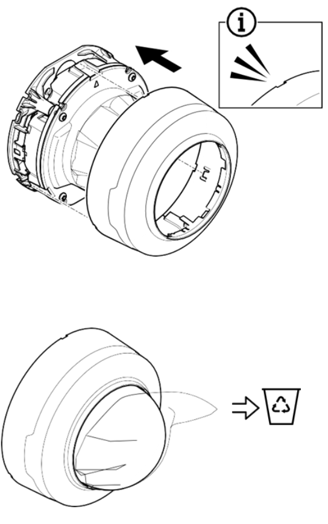

Kameradomen fjernes ved å løsne skruene som illustrert nedenfor. Håndter domen uten å ta på selve kuppelen, dette for å unngå fingermerker.
Bakplate

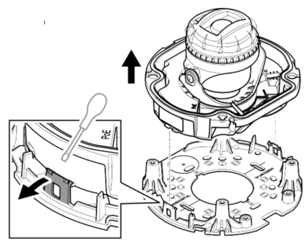

Løsne selve kameraet fra bakplaten som illustrert nedenfor.
Montering av kamera
Plassering av kameraet må være gitt før kameraet fysisk monteres

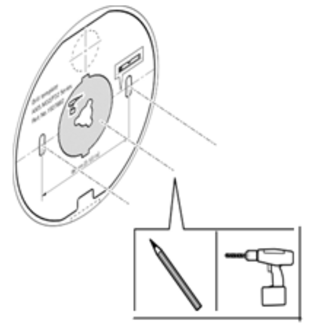

Monteringsmal
Hvis nødvendig, bruk medfølgende monteringsmal for å markere punkter på vegg/tak.
Montering av bakplate
Monter bakplaten med passende skruer.
Tilkobling av nettverkskabel

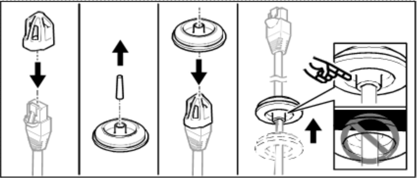

Bruk medfølgende hjelpemiddel for å føre nettverkskabel gjennom pakning som illustrert nedenfor.

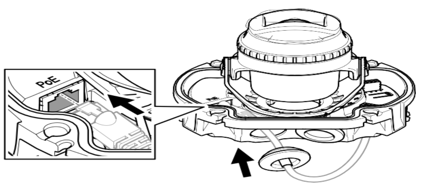

Nettverkskabel kobles til kamera som illustrert nedenfor.

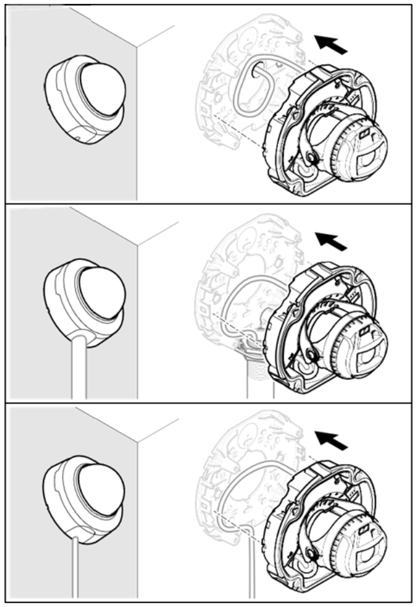

Montering av kamera på bakplate
Kamera klikkes på bakplaten som illustrert nedenfor.
Justering av kamerautsnitt

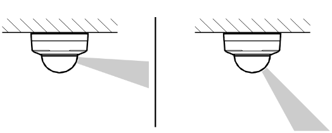

Etter at kameraet er ferdig montert på vegg/tak så bør kameralinsen justeres slik at videoutsnittet blir som definert.

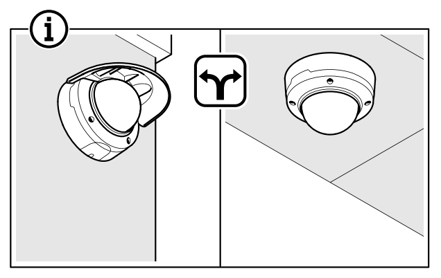

Takmontert kamera
For takmonterte kamera kan justering av linsen medføre utfordringer på grunn av plasseringen av IR sensorene. Justeringen kan ha medført at IR sensorene er delvis eller helt dekket av kameradekslet og dette vil medføre redusert videokvalitet på natt.
Plassering av IR sensorer

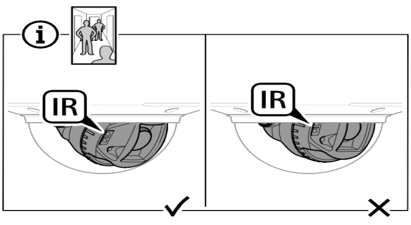

Når linsen er justert til ønsket videoutsnitt må plassering av IR sensorene kontrolleres. Disse skal ikke være over eller delvis over sirkel som er indikert på øvre kant av domen. Illustrasjonen nedenfor viser eksempel på IR sensorer som er delvis dekket.

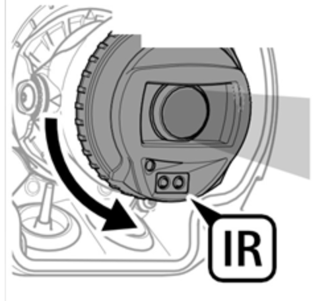

Justering av plassering for IR sensorer
Hvis linsen er delvis eller helt dekket så må kameralinsen roteres slik at IR sensorene er plassert under linsen. Merk at etter rotasjonen av linsen så må orienteringen til kameraet justeres slik at videostrømmen er korrekt. I tillegg bør kvaliteten for nattvideoen verifiseres ved å mørklegge rommet og manuelt slå på IR sensorene. Husk å avslutte med å sette IR tilbake til Auto.
Montering av kameradeksel
Installasjonen av kameraet avsluttes med å montere kameradekslet som illustrert nedenfor.
